Les topologies des réseaux

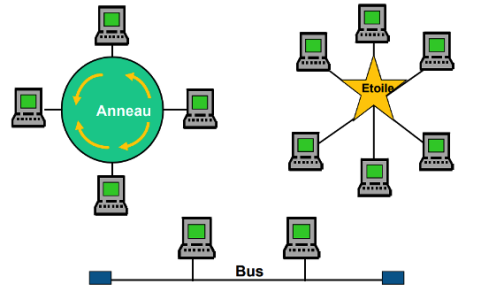

L'arrangement physique des éléments constitutifs d’un réseau est appelé topologie physique montrée à la figure ci-dessous. Il en existe trois:

  1. Topologie en bus : Un réseau de type bus est ouvert à ses extrémités. Chaque PC y est connecté par l'intermédiaire d'un connecteur spécial. Certains périphériques, comme des imprimantes, peuvent également être directement reliés au réseau. ils doivent alors comporter une carte adaptateur réseau.

  2. Topologie en étoile : Dans un réseau en étoile, chaque nœud du réseau est relié à un contrôleur (ou hub) par un câble différent. Le contrôleur est un appareil qui recevant un signal de données par une de ses entrées, va retransmettre ce signal à chacune des autres entrées sur lesquelles sont connectés des ordinateurs ou périphériques, voir d'autres contrôleurs.

  3. Topologie en anneau : Il s'agit d'un réseau local dans lequel les nœuds sont reliés en boucle fermée.

La topologie physique (câblage et organisation dimensionnelle) se distingue de la topologie logique. La topologie logique représente la façon de laquelle les données transitent dans les supports. Les topologies logiques la plus courante est Ethernet.

Comparaison entre les topologies Bus et Etoile.

Nature

Avantage

Inconvénient

Bus

  • Le montage est simple à mettre en œuvre et peu coûteux.

  • Si il y a une rupture du câble, tout le réseau tombe en panne.

Etoile

  • Un nœud peut tomber en panne sans affecter les autres nœuds du réseau.

  • Ce type d'architecture est plus coûteux que les réseaux en bus et en anneau. En effet, la longueur du câblage est importante, ce qui entraîne un coût.

  • Le réseau en étoile supplémentaire. De plus le contrôleur est un élément relativement cher.

  • D'autre part, une panne du contrôleur provoque la déconnexion du réseau de tous les noeuds qui y sont reliés.

Les topologies réseaux.

Remarque

Aucun de ces trois plans de câblage n'est idéal et le choix de l'un ou l'autre sera influencé par des questions de coût, de configuration du site auquel le réseau est destiné.
